マニュアル

びおソーラーのマニュアルです。びおソーラーのコンセプト、設計、施工の3つにわかれています。マニュアルのダウンロードは、フォームからご請求をお願いいたします。

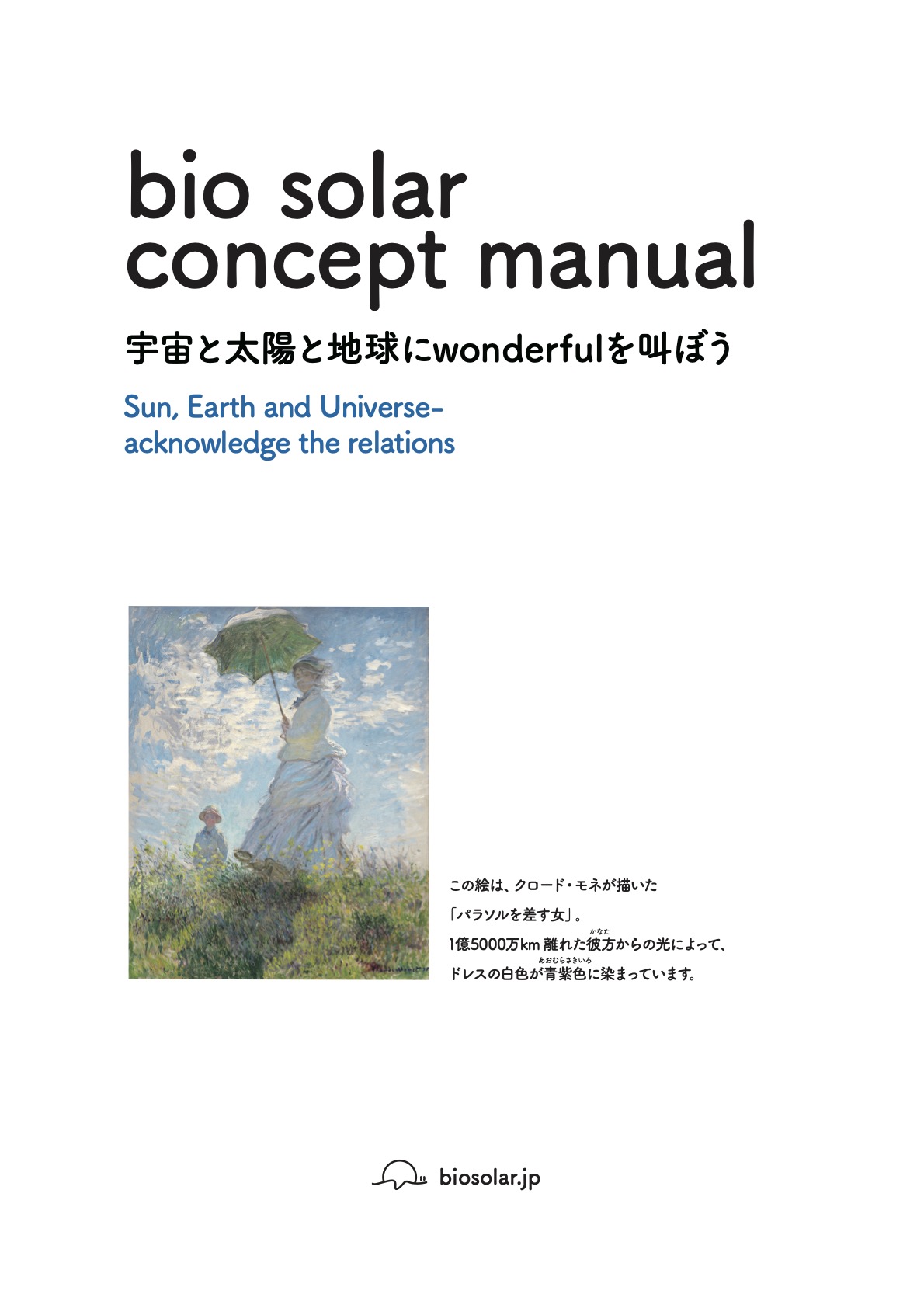

コンセプト編
【更新日2021.01】

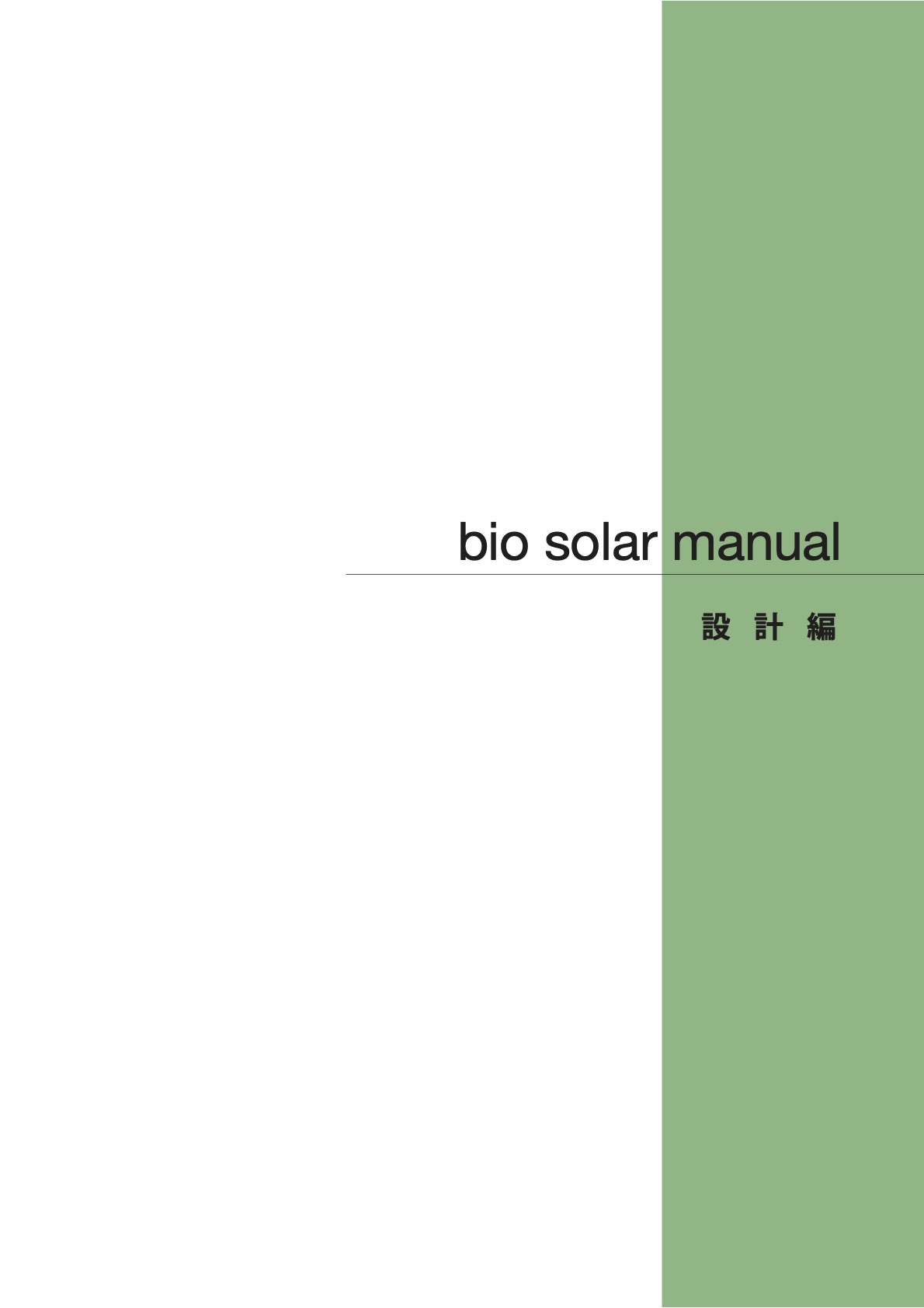

設計編
【更新日2021.01】
施工編
【更新日2021.01】
マニュアル・ダウンロードをご希望の方は、以下のフォームにご記入・送信をお願いします。登録いただいたEメールアドレス宛に、ダウンロードページのURLをお送りします。






    ご登録いただきましたEメールアドレス宛に、びおソーラー/手の物語からのご案内をお送りさせて頂く場合がございます。
    あらかじめご承知おきください。
    弊社のプライバシーポリシーはこちらから。

    施工要領書

    びおソーラーの主要構成部材の施工要領書です。各要領書には施工手順・注意事項の他、仕様・寸法図も含まれています。
    施工要領書は、それぞれの部材にも同梱されています。

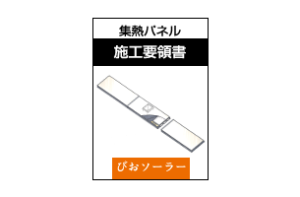

    集熱パネル
    【更新日2020.05】
    施工要領書 PDF
    ダクト接続ボックス
    【更新日2018.02】
    施工要領書 PDF
    ファンボックス(SS-F12/F14)
    【更新日2018.02】
    施工要領書 PDF

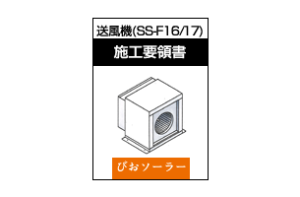

    ファンボックス(SS-F16/F17)
    【更新日2020.05】
    施工要領書 PDF

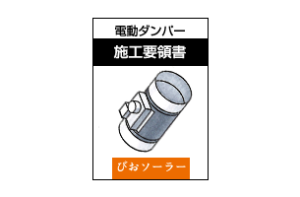

    電動ダンパー
    【更新日2016.05】
    施工要領書 PDF

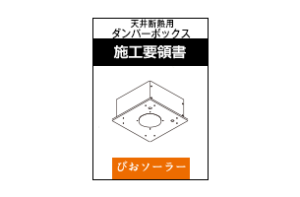

    天井断熱用電動ダンパーボックス
    【更新日2017.06】
    施工要領書 PDF
    キューブエルボ
    【更新日2015.11】
    施工要領書 PDF
    グラスウールダクト
    【更新日2014.02】
    施工要領書 PDF
    断熱フィルターボックス
    【更新日2021.02】
    施工要領書 PDF

    施工動画

    びおソーラー集熱面の施工 集熱通気層+予備集熱面(Aタイプ)


    電動ダンパー 温度スイッチ ダクトの施工

    試運転時の確認事項

    びおソーラー試運転時の確認事項です。びおソーラー施工後、正常に動作しているかをチェックするため、こちらの内容に沿って動作をご確認ください。

    試運転時の確認事項
    【更新日2018.08】
    試運転時の確認事項 PDF

    住まい手向け

    住まい手に、びおソーラーの「暮らし方のしおり」です。商品にも同梱されています。保証書と一緒に、お施主様のお手元に届きます。

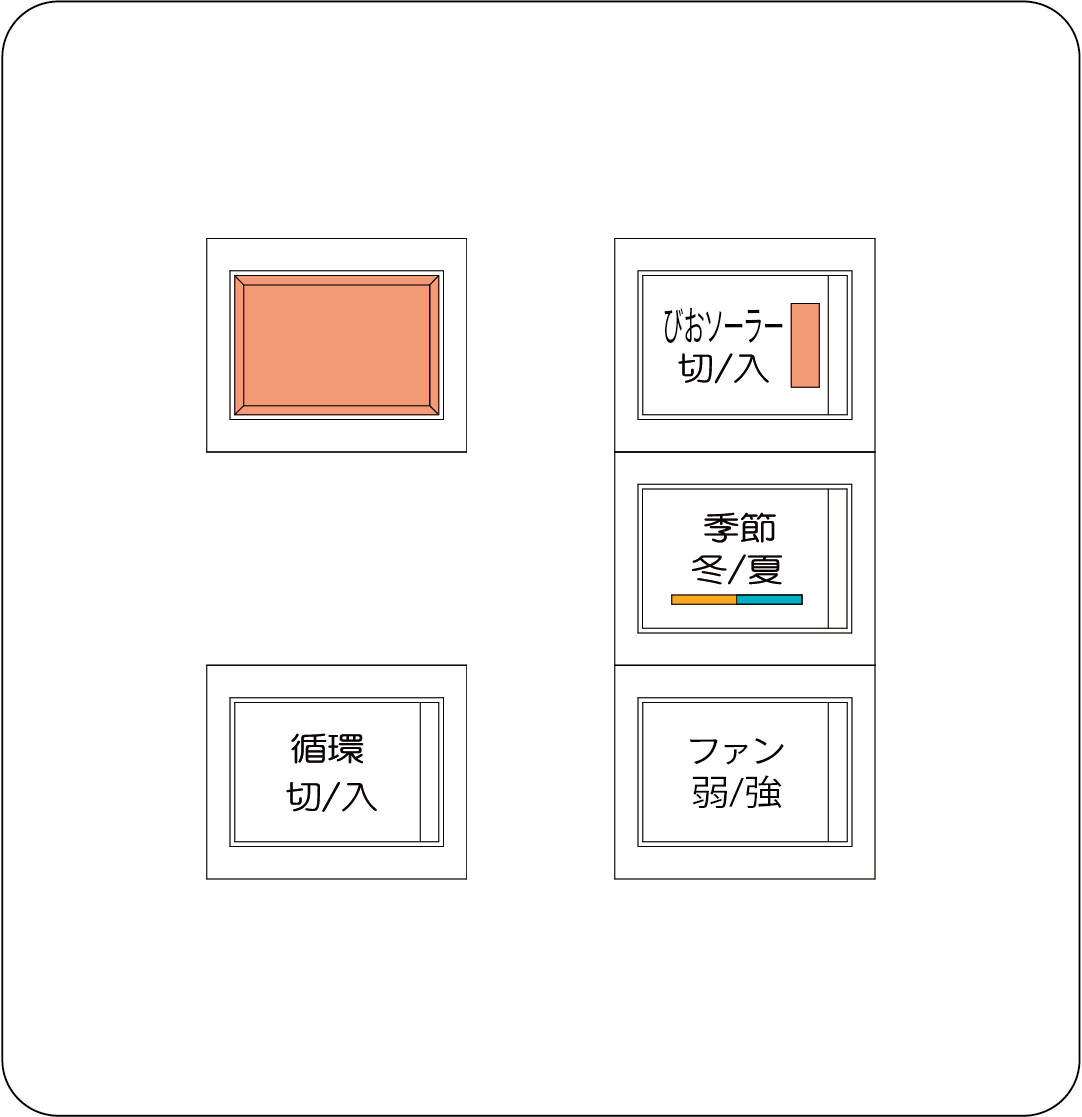

    ※4種類のスイッチから、該当するものをお選びください。

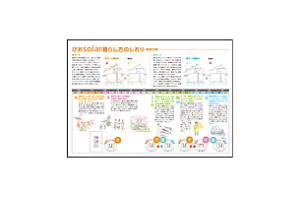

    暮らし方のしおり(標準仕様 / 3P)
    【更新日2023.06】
    暮らしのしおり(標準/3P) PDF

    暮らし方のしおり(循環仕様 / 3P)
    【更新日2023.06】
    暮らしのしおり(循環/3P) PDF

    暮らし方のしおり(標準仕様 / 2P)
    【更新日2023.06】
    暮らしのしおり(標準/2P) PDF

    暮らし方のしおり(循環仕様 / 5P)
    【更新日2023.06】
    暮らしのしおり(循環/5P) PDF

    図面データ

    横設置型集熱パネル
    横設置型集熱パネル 外観図
    DXF JWW PDF
    横設置型集熱パネル 配置例
    DXF JWW PDF
    横設置型集熱パネル ダクト接続位置
    DXF JWW PDF
    縦設置型集熱パネル

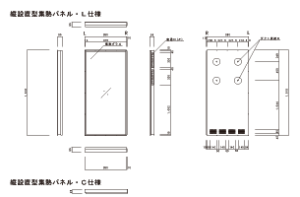

    縦設置型集熱パネル 外観図
    DXF JWW PDF
    縦設置型集熱パネル 配置例
    DXF JWW PDF
    縦設置型集熱パネル ダクト接続位置
    DXF JWW PDF
    ソーラーファンボックス

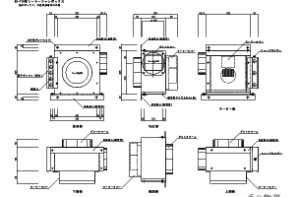

    SS-F16外観図
    DXF JWW PDF

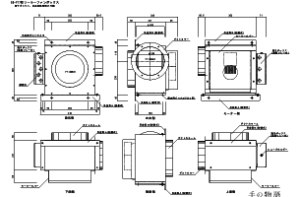

    SS-F17外観図
    DXF JWW PDF
    電動ダンパー・スイッチ
    電動ダンパー MD-150
    DXF JWW PDF

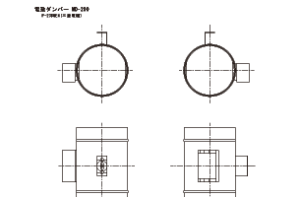

    電動ダンパー MD-200
    DXF JWW PDF
    電動ダンパー固定板 MD-150
    DXF JWW PDF
    電動ダンパー MD-200
    DXF JWW PDF
    操作スイッチ 外観図
    DXF JWW PDF
    温度スイッチ 外観図
    DXF JWW PDF
    ダクト部材

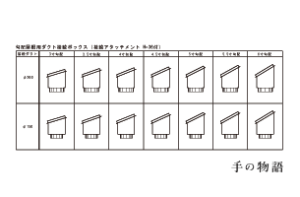

    勾配屋根用ダクト接続ボックス
    DXF JWW PDF

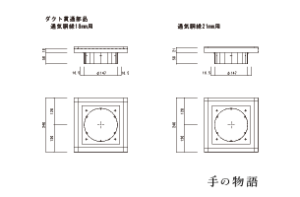

    ダクト貫通部品
    DXF JWW PDF
    グラスウールダクト
    DXF JWW PDF
    キューブエルボ
    DXF JWW PDF
    断熱フィルターボックス図面断熱フィルターボックス
    DXF JWW PDF
    床吹出し口
    金属製 床吹出し口
    DXF JWW PDF

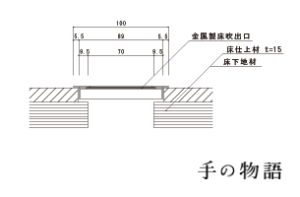

    金属製 床吹出し口 納まり図
    PDF
    木製 床吹出し口
    DXF JWW PDF
